中文字幕乱码人妻一区二区三区,伦伦影院午夜理论片,初尝黑人巨砲波多野结衣,亚洲愉拍99热成人精品热久久

TD處理的特點(diǎn)

一、TD皮膜的特性
●高硬度（HV2500-3600）    ●高耐磨性
●皮膜厚度（μm5-15）    ●耐腐蝕性
●耐剝離性（結(jié)合力強(qiáng)）    ●抗咬合性
●可重復(fù)成膜（3-5次）    ●抗高溫氧化

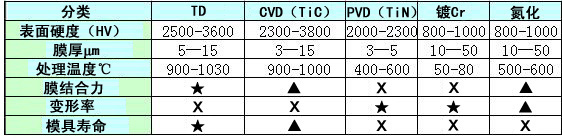

二、TD處理與其他表面處理比較（☆優(yōu)  △良  Ⅹ中）

三、TD處理的材料選擇
一般含碳量高于0.3%的各類鋼件都可以成膜，為了達(dá)到各項(xiàng)指標(biāo)，性能優(yōu)良，必須優(yōu)選如下模具鋼（附表）

四、TD處理模具制作注意事項(xiàng)
1.避免焊接，補(bǔ)焊，尤其是不同材質(zhì)的焊接；
2.避免內(nèi)直角，盡量保證3-5℃以上的R角加工；
3.避免孔壁過薄，避免前期熱處理開裂；
4.模具工作面拋光R0.8以下；
5.前期熱處理必須高溫淬火（1020~1030℃），高溫回火（500~520℃）基體硬度HRC58±3；
